В технике и окружающем нас мире часто приходится сталкиваться с периодическими (или почти периодическими) процессами, которые повторяются через одинаковые промежутки времени. Такие процессы называют колебательными. Колебательные явления различной физической природы подчиняются общим закономерностям. Например, колебания тока в электрической цепи и колебания математического маятника могут описываться одинаковыми уравнениями. Общность колебательных закономерностей позволяет рассматривать колебательные процессы различной природы с единой точки зрения.

Наряду с поступательными и вращательными движениями тел в механике значительный интерес представляют и колебательные движения. Механическими колебаниями называют движения тел, повторяющиеся точно (или приблизительно) через одинаковые промежутки времени. Закон движения тела, совершающего колебания, задается с помощью некоторой периодической функции времени x = f(t). Графическое изображение этой функции дает наглядное представление о протекании колебательного процесса во времени.

Примерами простых колебательных систем могут служить груз на пружине или математический маятник (рис. 2.1.1).

Рисунок 2.1.1. Механические колебательные системы.

Механические колебания, как и колебательные процессы любой другой физической природы, могут быть свободными и вынужденными. Свободные колебания совершаются под действием внутренних сил системы, после того, как система была выведена из состояния равновесия. Колебания груза на пружине или колебания маятника являются свободными колебаниями. Колебания, происходящие под действием внешних периодически изменяющихся сил, называются вынужденными (см. §2.5).

Простейшим видом колебательного процесса являются простые гармонические колебания, которые описываются уравнением

Здесь x – смещение тела от положения равновесия, x_m – амплитуда колебаний, т. е. максимальное смещение от положения равновесия, ω – циклическая или круговая частота колебаний, t – время. Величина, стоящая под знаком косинуса φ = ωt + φ₀ называется фазой гармонического процесса. При t = 0 φ = φ₀, поэтому φ₀ называют начальной фазой. Минимальный интервал времени, через который происходит повторение движения тела, называется периодом колебаний T. Физическая величина, обратная периоду колебаний, называется частотой колебаний:

Частота колебаний f показывает, сколько колебаний совершается за 1 с. Единица частоты – герц (Гц). Частота колебаний f связана с циклической частотой ω и периодом колебаний T соотношениями:

На рис. 2.1.2 изображены положения тела через одинаковые промежутки времени при гармонических колебаниях. Такую картину можно получить экспериментально при освещении колеблющегося тела короткими периодическими вспышками света (стробоскопическое освещение). Стрелки изображают векторы скорости тела в различные моменты времени.

Рисунок 2.1.2. Стробоскопическое изображение гармонических колебаний. Начальная фаза φ0 = 0. Интервал времени между последовательными положениями тела τ = T / 12.

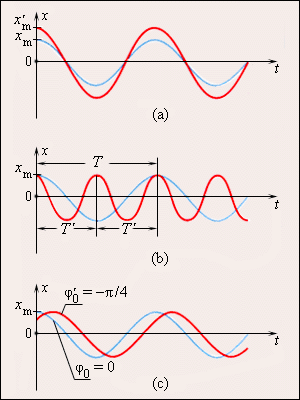

Рис. 2.1.3 иллюстрирует изменения, которые происходят на графике гармонического процесса, если изменяются либо амплитуда колебаний x_m, либо период T (или частота f), либо начальная фаза φ₀.

Рисунок 2.1.3. Во всех трех случаях для синих кривых φ0 = 0: а – красная кривая отличается от синей только большей амплитудой (x'm > xm); b – красная кривая отличается от синей только значением периода (T' = T / 2); с – красная кривая отличается от синей только значением начальной фазы ( рад).

При колебательном движении тела вдоль прямой линии (ось OX) вектор скорости направлен всегда вдоль этой прямой. Скорость υ = υ_x движения тела определяется выражением

В математике процедура нахождения предела отношения при Δt → 0 называется вычислением производной функции x(t) по времени t и обозначается как или как x'(t) или, наконец, как . Для гармонического закона движения x = x_m cos (ωt + φ₀). Вычисление производной приводит к следующему результату:

Появление слагаемого + π / 2 в аргументе косинуса означает изменение начальной фазы. Максимальные по модулю значения скорости υ = ωx_m достигаются в те моменты времени, когда тело проходит через положения равновесия (x = 0). Аналогичным образом определяется ускорение a = a_x тела при гармонических колебаниях:

Знак минус в этом выражении означает, что ускорение a(t) всегда имеет знак, противоположный знаку смещения x(t), и, следовательно, по второму закону Ньютона сила, заставляющая тело совершать гармонические колебания, направлена всегда в сторону положения равновесия (x = 0).

На рис. 2.1.4 приведены графики координаты, скорости и ускорения тела, совершающего гармонические колебания.

Рисунок 2.1.4. Графики координаты x(t), скорости υ(t) и ускорения a(t) тела, совершающего гармонические колебания.

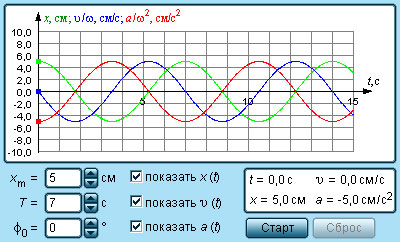

Модель. Гармонические колебания.
